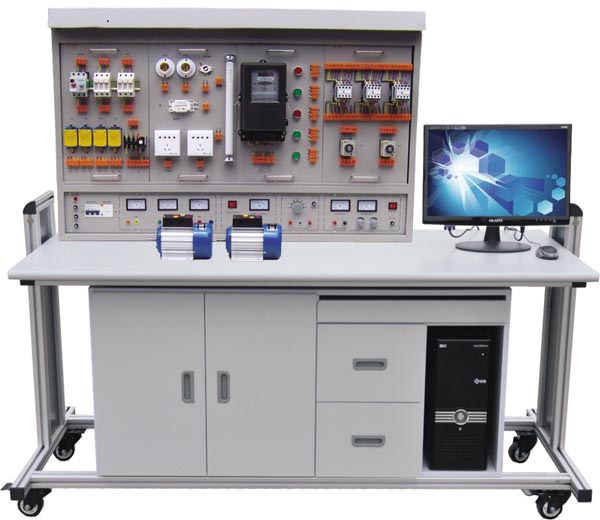

HYWX-162型 中級維修電工實訓考核裝置

一、概述
　　 中級維修電工實訓考核裝置采用國際常用的模塊化設計，根據不同的實訓考核內容配置相應的實訓模塊，實訓方便、布局合理、易于擴展升級，實訓內容涵蓋電工儀表、電工接線工藝、電子電路、電工照明配電、電力拖動、 PLC 綜合訓練、觸電急救、安全消防等，符合初、中級電工國家職業標準教、培、考的要求，適應各職業學校、技工學校、中專學校、勞動培訓及技能鑒定機構等單位的教學培訓、實訓考核、技能鑒定。

二、技術性能

1. 輸入電壓：三相四線制 380V±10% 50Hz
2. 工作環境：環境溫度范圍為 -5 ～＋ 40℃
3. 裝置容量：＜ 1KVA
4. 安全保護：漏電動作電流 ≤30mA 過流保護、熔斷器保護

5. 外形尺寸： 1600mm × 700mm × 1450mm

三、實訓裝置的基本配置及功能

本實訓臺主要由實訓屏、實訓掛箱、實訓器材、實訓桌等到組成。

（一）實訓屏

實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板，為實訓掛箱提供交流電源、直流穩壓穩流電源，具體功能如下：

1 、外部電源輸入指示燈亮（提醒操作者外部電源已與實訓臺接通）。

2 、推上三相漏電開關，三相電源向?qū)嵱?xùn)掛箱等供電，三只 450V 電壓表指示輸出線電壓。

3 、低壓交流電源：輸出 3V 、 6V 、 9V 、 12V 、 15V 、 18V 、 24V 低壓交流電源。

4 、提供～ 220V 插座 2 只，為外部設備提供工作電源。

5 、直流穩壓穩流電源：電壓 0-30V 連續可調，內置式繼電器自動換檔，多圈電位器連續調節，輸出電流 2A ，具有預設式限流保護功能。

（二） 實訓設備掛箱及器材配備

1 、 HY-61 維修電工掛箱（一）

2 、 HY-62 維修電工掛箱（二）

3 、 HY-63 維修電工掛箱（三）

4 、 HY-64 維修電工掛箱（四）

5 、 HY-65 維修電工掛箱（五）

6 、 DW-PLC 可編程控制器實訓組件：提供三菱 FX1N-24mR-001 型主機及配套轉換接口， SC-09 編程電纜。

7 、 工控組態軟件一套：

打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，并進行實訓動態跟蹤教學。

8 、 PLC 仿真實訓軟件一套：

（ 1 ）通過 PLASH 虛擬環境實時顯示 PLC 的運行狀態

（ 2 ）可以實現 PLC 虛擬接線，并對接線進行錯誤檢查

（ 3 ） PLC 編程訓練、 PLC 程序編寫測試等功能

（ 4 ）實現 PLC 運行模擬，對錯誤程序進行檢查

9 、九孔萬能實中板 2 塊

10 、電阻、電位器、電容、二極管、三極管、可控硅等器材一批。

11 、三相鼠籠異步電動機 180W Y/△ 1 臺

12 、安全配備滅火器 全室 1 臺

（三）實訓桌

鋁木結構，桌面為防火、防水、耐磨高密度板，造型美觀大方，堅固耐用。

四、實驗項目

（一）電拖部分

（二） PLC 綜合實訓

1.PLC 認識實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）

2.PLC 仿真實訓

3.PLC 控制臺三相異步電動機正反轉控制

4.PLC 控制臺三相異步電動機 Y/△ 啟動控制

5.PLC 控制臺三相異步電動機降壓啟動控制

6.PLC 控制臺三相異步電動機能耗制動控制

7.PLC 控制臺三相異步電動機自鎖運行控制

（三）室內照明配電

（四）電子技術綜合訓練

（五）安全急救演示

（六）消防技能的認識與掌握（教師演示）
