HY-QC213C型帕薩特發動機、變速器和ABS系統綜合實訓臺
一、設備簡介

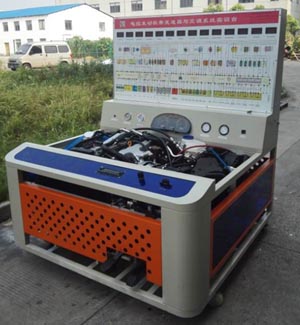

帕薩特發動機、變速器和ABS系統綜合實訓臺設備采用帕薩特發動機、變速器和ABS系統為基礎，配套發動相關機附件及電控和電流系統，并按照原車布局制作而成。使之成為一個與真車性能一樣的發動機實訓臺�？蓪�(shí)現帕薩特發動機、變速器和ABS系統的所有運行狀態。設備能夠完美演示帕薩特發動機、變速器和ABS系統的工作的特點、工作原理和工作特行。設備可以滿足發動機、變速器、ABS系統的機械拆裝，電控系統數據測量等教學需要，同時設備具有考核功能，可實時掌握學每個員階段性的學習情況。高清圖文面板，噴繪有系統原理圖、電路圖。控制臺簡單明了，操作簡單，工作安靜。適用于中高等職業技術院校和各種汽車培訓機構。能夠滿足各類院校對帕薩特發動機、變速器和ABS系統的理論和實踐相結合的教學需要。
二、結構組成
帕薩特1.8T發動機總成、發動機電控單元、冷卻系統、起動系統、充電系統、燃油供給系統、大眾01V自動變速器總成、自動變速器電控單元、掛擋機構、車輪總成、ABS系統總成、ABS電控單元、儀表系統、制動系統、控制系統、系統壓力表、進氣歧管壓力表、自診斷系統。
設備臺架：一體式設備臺架，燃油箱、蓄電池、電源總開關、斜面式儀表工作臺、數據檢測面板，寬度為100mm的檢測儀器放置區、高清電路原理圖、實物安裝區、設備故障設置區、電氣箱、帶有百葉窗的防護隔板、帶有散熱孔的水箱護網、考核系統、系統壓力表、控制機構、萬向腳輪等組成。
出廠附件：配套設備使用說明，實訓指導資料、產品合格證、保修卡。
三、實訓項目：
帕薩特電控發動機結構與原理認識實訓。
帕薩特自動變速器的結構原理認識實訓。
帕薩特電控發動機電控系統檢測與維修實訓。
帕薩特自動變速器電控系統檢測與維修實訓。
帕薩特電控發動機控制理論及電路原理實訓
帕薩特自動變速器控制理論及電路原理實訓
帕薩特電控發動機數據測量、故障診斷與排除實訓。
帕薩特自動變速器的數據測量、故障診斷與排除實訓。
帕薩特電控發動機傳感器與執行波形的測試實訓。
帕薩特自動變速器傳感器與執行波形的測試實訓。
帕薩特電控發動機的故障讀取與清除、數據清單讀取等實訓。
帕薩特自動變速器的故障讀取與清除、數據清單讀取等實訓。
帕薩特電控發動機燃油系統的工作原理及實訓。
帕薩特自動變速器液壓系統的工作原理及實訓。
帕薩特電控發動機進氣、排氣、冷卻、潤滑系統的工作原理及調整實訓。
帕薩特ABS系統電控系統工作原理與故障診斷。
帕薩特ABS系統系統傳感器與執行器檢測與故障診斷。
帕薩特ABS系統自診斷實訓
帕薩特ABS系統系統的系統壓力檢測與故障診斷。
帕薩特ABS系統系統冷媒加注實訓
帕薩特ABS系統系統使用及操作方法。
帕薩特電控發動機職業技能考核實訓。
四、通用參數
1、展示功能，能直觀展示帕薩特發動機、變速器和ABS系統發動機機械系統的結構組成和鏈接關系。展示大眾AJR電控發動機的結構特點。
2、運行功能：能正常演示帕薩特發動機、變速器和ABS系統的動、靜態及各種工況，滿足對發動機的起動、怠速加速、減速、停機等各種工況進行實訓實操及故障診斷需要。/
3、顯示功能：儀表顯示單元，顯示發動機的各項數據，包含冷卻水的溫度，發動機的轉速，發動機的機油壓力，發電機的充電等。高精度數顯表實時顯示各個傳感器的信號變化，可動態觀察各個傳感器的數據變化過程。LED指示燈實時顯示各個執行器的工作情況。
4、識圖功能： 面板繪有高清晰度彩色電路原理圖。（與原廠系統電路圖相對應）， 為學員提供帕薩特發動機、變速器和ABS系統電路的識圖、讀圖、畫圖的學習過程。
5、自診斷功能：配備外接式診斷座OBDⅡ，可連接專用或通用型解碼器對發動機電腦編碼查詢，故障讀取、故障碼消除、動態數據流讀取、波形分析、執行元件測試、系統登錄等；
6、檢測功能：檢測控制臺面板上,外接接線端子,使學生在不拔下元件插頭,不破壞原車線束的情況下,任意測量每一根線,每一個傳感器的數值,每一個執行器的工作狀態及變化.還可以通過端子，測量元件的電壓,電阻,電流,波形等,實時了解各個元件的工作狀態。
7、信號模擬功能：
信號模擬系統，采用可調式信號模擬系統，可任意設定各個主要傳感器的任何參數，調節全程達到無極可調。
8、故障設置系統，在臺架的隱秘處，設有故障設置系統，可模擬真實的故障在現，提供了解故障，判斷故障，診斷故障，排除故障等操作。
配套智能考核系統。該系統分為兩種模式，數字鍵盤故障設置系統和無線網絡智能化故障設置系統。數字鍵盤故障設置系統采用0-9數字鍵盤，輸入故障代碼數字后既可完成故障設置，顯示故障代碼，可以任意設置故障；
智能考核系統是通過計算機控制、采集所有教學設備的所有故障的教學系統，并且可以管理學生信息，分?jǐn)?shù)自動計算，考核設備可以任意分配給每個學生，自動傳輸學號，允許學生分批考核并具有單機模式與多機模式考核，可以任意組合或設置設備故障，操作單元采用中文人機對話，允許聯網考核或脫機考核。學生與老師操作簡單方便。該系統可模擬真實的故障在現，提供了解故障，判斷故障，診斷故障，排除故障等考核操作。
9、安全防護功能：蓄電池與電器用電設備之間安裝總電源開關，在臺架不使用時，斷開開關，可以保護設備和蓄電池；如水箱、排氣管等部位采用帶有散熱孔的護板，提高操作安全性。
10、移動教學功能：實訓臺配置帶鎖止裝置的萬向移動腳輪，移動方便，鎖止安全可靠。
五、制作工藝：
1、臺架底座采用優質鋼材焊接而成，外形經過酸洗處理，再經過高溫噴涂，使其表面光滑亮麗，耐油污，易清潔。
2、超大電氣箱內部配置，發動機電控單元、BCM電控單元、數據診斷接口電控單元等。并配置保險絲盒，繼電器組等。
3、上箱采用鋼板激光切割，板金折彎工藝，開口整齊、無毛邊，表面無焊點。背部為二開門設計（850×470mm），可以全部打開，方便維修保養。
4、設備的頂端為面板名稱標牌，采用獨立式，與檢測面區分開來。美觀大方。
5、檢測面板下方帶有萬用表或解碼器等設備放置臺(1000×100mm)，方便測量。
檢測面板為高級鋁塑板經UV噴涂工藝，電路線條清晰，顏色鮮艷。耐油污，易清潔，不退色。
6、設備的兩側安裝帶孔防護板，防止學員手腳等伸入旋轉部件中。保證教學安全。
7、檢測端子為純銅制作，自帶絕緣端開孔直徑6mm，內孔直徑2mm，正好適合萬用表或示波器測量使用。
8、設備側面帶有故障考核系統，并帶有鑰匙鎖，防止學院隨意操作。
9、設備腳輪方便移動，并能隨時鎖止，保證教學安全。
六、技術參數：
外型尺寸：立式1800mm×1450mm×1760mm（長×款×高）
油箱容量：10L
重 量：380KG
工作溫度：+-50
工作電源：60AN蓄電池
蓄電池：12V
發動機：AWL
排量：1.8L
功率：110KW/1750-4600rpm
變速器：01V
加油量：新加入9.01L
類型：手自一體
型號：5HP-19
ABS系統：ABS/ESD
|
