HYDTM-1電梯門系統安裝實訓考核裝置
一、產品概述
本裝置是根據當前電梯門系統裝調和維保需求而開發的一種電梯門系統安裝實訓考核的平臺。適用于各職業院校、技工類學校的電梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。

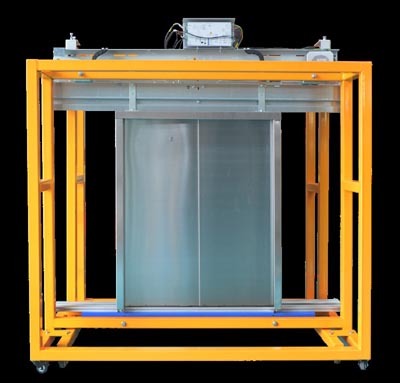

本裝置主要由鋼結構框架、門框、層門門扇、層門地坎、層門上坎、轎廂龍門架、轎廂門扇、轎廂門地坎、門機等部件組成 。學生根據隨機文件資料說明，在鋼結構框架上進行安裝與調整，使其符合電梯門系統相關規范要求。另外，為能夠使學生更方便的觀看門系統結構，為能夠使學生更方便的對轎門跟層門進行操作，該裝置還可把轎門跟層門進行分離單獨操作。
二、產品特點
1.整體外觀簡潔明了，占地空間��；
2.方便學員對門系統內部結構的認識及操作；
3.方便指導老師對于學員的操作指導及安全監管；
4.采用真實機構器件，使學生學到的與實際應用的一致；
5.轎門跟層門采用分離式設計方便學生操作。
七、實訓項目
1.電梯層門地坎的安裝與調整；
2.電梯轎廂門地坎的安裝與調整；
3.電梯層門門框的安裝與調整；
4.電梯層門上坎的安裝與調整；
5.電梯層門門扇的安裝與調整；
6.門機的安裝與調整；
7.電梯轎門的安裝與調整；
8.門刀的安裝與調試；
9.電梯層門地坎與轎廂門地坎尺寸的調整；
10.電梯門機參數的設置與調試；
11.電梯開關門的調試；
12.電梯門系統的保養。
三、技術參數
1.電源輸入：單相三線 AC220V 50Hz；
2.工作環境：海拔＜1000m；溫度-10℃～+40℃；濕度＜95%RH無水珠凝結；環境空氣中不應含有腐蝕性和易燃性氣體；
3.門機：永磁同步變頻門機；
4.門機電機額定電壓：AC100/125V；
5.門機電機額定轉速：180r/min；
6.門機電機額定功率：43/94W；
7.開門寬度：800mm；
8.門高度：1000mm；
9.轎門材料：不銹鋼板（可選）；
10.層門材料：不銹鋼板（可選）；
11.整機功耗：≤0.5KW；
12.整機重量：≤400KG；
13.外形尺寸：1650mm×950mm×1800mm（長×寬×高）。
