HY-105DS創新型測控技術綜合實驗平臺
一、概述
1．創新型測控技術綜合實驗平臺能滿足傳感器與檢測技術課程群的實驗需求，并且具有占用空間小、掛箱設計規范、互換性強，從基本實驗到構成完整系統在一臺實驗裝置上便可以全部實現。避免了不同課程需要不同實驗裝置、占用空間大、難以構成完整系統、不方便實施綜合性和設計型實驗的麻煩。
2．能適應不同專業和不同層次的教學需要，可按不同需求選擇不同的配置，并可根據用戶的要求增添實驗掛箱。
3．實驗裝置能完成傳感器與檢測技術相關課程實驗，通過實驗?zāi)苷莆崭鞣N傳感器原理、信號處理電路及檢測方法。
4．傳感器部分：包括壓力、壓電、應變、電容、霍爾、溫度、光敏、氣敏(酒、C0)、電渦流、光纖位移、長光柵位移、差動變壓器、光電耦合等各種常見傳感器。
5．檢測部分：利用工業實際中廣泛采用的成熟電路完成對各種傳感器信號的拾取、轉換、調理、采樣、存儲、解算、控制及顯示等處理電路，實驗裝置充分考慮抗干擾及可靠性技術的應用，學生可以學以致用。
6．通過使用本實驗平臺，有利于廣大學生對書本知識的理解和深化，在完成傳感器與檢測技術等一系列基本實驗后，便能掌握傳感器與檢測技術課程群所要求的基本原理、操作技能和動手能力。若再完成一個或幾個綜合型實驗，則對系統有一個較為全面的認識，形成基本的解決實踐問題的知識體系。如果能進一步完成設計型乃至創新型實驗，則將形成解決實踐問題的能力和積累解決實踐問題的經驗，進而培養其創新精神和創新能力。
二、特點
1．模塊化設計：采用標準的模塊化設計，增強系統的結構性和互換性。
2．總線標準：建立統一的內總線和接口約定，以實現最靈活的個性化配置、擴展和系統管理。
3．可更換的核心系統：為適應不同廠家的處理器、不同種類的處理器，通過改變系統核心卡來實現使用不同家族的單片機或者是不同種類的處理器(如MCU、DSP、ARM)等來組成系統。
4．快速連接線設計：提供三種連線方式
①采用金質縮緊孔單線接線；
②采用排線集中接線；
③自動免連線模式接線。各模塊在設計時均融入三種連線方式于設計過程。
5．一機多用：采用實驗現場與實驗準備室相結合的設計構思，在實驗裝置上僅配備最常用的模塊，在實驗裝置內放置次常用模塊，在實驗準備室中放置其他模塊。由此實現了該實驗裝置能夠?qū)崿F(xiàn)一機多用、便于擴展和綜合的目標。
6．接近工程實際：實驗裝置上采用多種工業型傳感器，既可以用來完成傳感器原理、結構與調理電路的教學，也可以用解決工業工程和過程中的實際問題。
7．學以致用：構成實驗裝置中的智能儀器的各模塊，在其設計時充分體現實際系統的抗干擾設計技術和可靠性設計技術，其核心卡可作為實際智能儀器的核心單元。實驗裝置中信號轉換與信號調理電路采用工業和工程實際中所采用的成熟電路。實驗裝置中使用的各種數字信號處理方法，采用典型的也是未來實踐系統首選的數字信號處理手段，具有很強的工程實用特征。
8．持續發展：結合單片機、嵌入式單片、FPGA／CPLD、DSP及ARM知識可以將檢測系統或智能儀器提高到更高的層次。
9．智能儀器儀表設計：結合工程實際給出了一個將常規儀器實現智能化的實例。
1 0．虛擬儀器儀表設計：結合數據采集卡設計虛擬儀器儀表。
11．研究與創新能力培養：實驗裝置中選用的幾項綜合型實驗，是典型的檢測儀表或工業應用系統的微型化，既能夠使學習者領略檢測技術的典型應用和掌握成熟可靠的檢測系統的設計技術，又是培養和發揮學生創新能力、開展創新實驗的實驗平臺。
l 2．開放式設計：實驗裝置中的軟、硬件及系統均按照全開放的思想進行設計，以便于學生開展研究型和創新型的實驗。
1 3．最小知識單元：為每個模塊均可拆分到該知識層次的最小知識單元。
三、適用范圍
實驗臺主要針對高校大學生課程設計、畢業設計和電子設計競賽的開發平臺，體現了靈活、開放、創新、綜合、跨領域、跨專業的設計理念。其功能擴展模塊覆蓋了多個專業多門課程，適合電子類、通信類、自動化類、計算機類、機電類、測控儀器類等專業的學生進行綜合、創新設計。
四、結構簡介

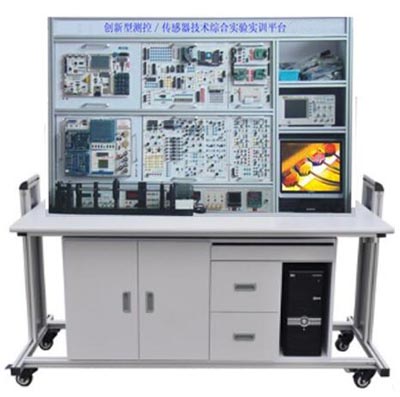

本裝置由控制屏，實驗桌、活動掛箱及擴展模塊、實驗箱組成。實驗臺美觀大方，尺寸可選；活動掛箱包括CPU掛箱、接口掛箱、對象掛箱、ARM掛箱、DSP掛箱；其功能擴展模塊覆蓋了多個專業多門課程，包含CPU類、通用接口類、人機界面類、信號變換隔離類、通信類、執行機構類、傳感器類共40多項。
五、技術指標
1．輸入電源：?jiǎn)蜗嗳�220V±10％ 50Hz
2．工作環境：溫度10℃～+40℃相對濕度<85％(25℃) 海拔<4000m
3．絕緣電阻：大于3MΩ
4．漏電保護：漏電動作電流不大于30mmA，動作時間不大于0．1秒
5．裝置容量：<200VA
6．外形足寸：1620mm×680mm×1650mm。
六、配置清單：
序號 |
名稱 |
單位 |
數量 |
備注 |
1 |
實驗控制屏 |
套 |
1 |
|
2 |
實驗桌 |
張 |
1 |
|
3 |
實驗?zāi)K掛箱 |
套 |
1 |
傳感器由多種傳感器和信號調理模塊 |
控制器單元掛箱 |
信號轉換單元掛箱 |
通信與打印機單元掛箱 |
鍵盤與顯示單元掛箱 |
對象控制單元掛箱（一） |
對象控制單元掛箱（二） |
Cortex-A8 單元掛箱 |
信號與系統實驗掛箱 |
自控原理與計算機控制掛箱 |
測控電路實驗掛箱模塊 |
DSP CPU 掛箱 |
4 |
常用工具 |
套 |
1 |
一字螺絲刀 1 把；十字螺絲刀 1 把；剝線鉗 1 把；尖嘴鉗 1 把。 |
5 |
實驗說明書 |
套 |
1 |
指導學生實訓 |
