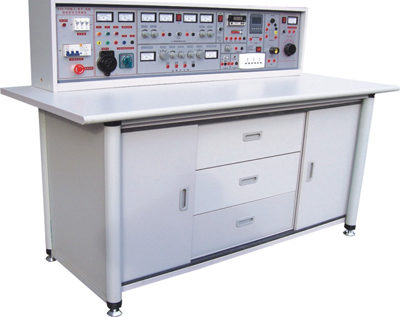

| 1、實驗臺外殼尺寸：123×35×20cm |
27、接線座4只：E單元交流、直流輸出口 |
| 2、三相保險座 |
28、旋鈕：E單元0～240V電壓調節 |
| 3、三相電源輸入指標 |
29、插座：G單元220V輸出插座 |
| 4、總開關：實驗臺電源總開關，帶漏電、過載保護 |
30、旋鈕：音頻功率放大器音量調節 |
| 5、試驗按鈕：試驗漏電開關漏電功能 |
31、接線座2只：音頻信號輸入 |
| 6、電源輸入指示1只 |
32、按鈕：單次脈使能開關 |
| 7、電源輸出指示3只(紅、綠、黃三色) |
33、接線座3只：單次脈沖輸出口 |
| 8、交流電壓表：指示輸出線電壓 |
34、電表：函數發生器正弦波輸出電壓指示 |
| 9、電壓轉換開關：與電壓表配合使用，監示輸出線電壓的大小與對稱情況 |
35、旋鈕：正弦波輸出三級衰減幅度粗調 |
| 10、接線座5只：A單元三相四線及地線輸出 |
36、旋鈕：正弦波輸出口 |
| 11、電流表W相電流輸出指示 |
37、接線座：正弦波輸出口 |
| 12、四插座：A單元三相四線電源輸出 |
38、旋鈕：矩形波輸出幅度調節 |
| 13、接線座2只：B單元交流低壓電源輸出 |
39、接線座：三角波輸出口 |
| 14、電表(2A)：B單元交流電流指示 |
40、旋鈕：函數信號發生器頻率細調 |
| 15、旋鈕：B單元3-24V交流低壓選擇輸出 |
41、接線座：矩形波輸出口 |
| 16、開關：C單元雙路直流穩壓電源開關 |
42、旋鈕：函數信號發生器五級頻率粗調 |
| 17、旋鈕：C單元雙路Ⅰ路穩流調節 |
43、電表：函數發生器輸出頻率指示 |
| 18、旋鈕：C單元雙路Ⅱ路穩流調節 |
44、實驗桌面尺寸：160×70cm |
| 19、接線座2只：C單元Ⅰ路直流穩壓輸出 |
45、智能型多功能交流電路測量電表：能同時測量工作時間T，八位液晶顯示 |
| 20、保險座：C單元雙路穩壓電源保險 |
46、儲存板：放置元件盒 |
| 21、電表4只：雙路穩壓電源電壓、電流指示 |
47、左儲存柜：放置儲存板（帶門鎖） |
| 22、接線座：D單元直流5V穩壓輸出 |
48、抽屜：放置常用工具 |
| 23、電表：D單元電流0.5V輸出指示 |
49、右儲存柜：放置儲存板（帶門鎖） |
| 24、開關1：控制各低壓交流電、信號源 |
50、直流電機Ia 、If指示 |
| 25、開關2：控制E單元交直流調壓電源 |
51、直流電機調速環節Ra 、Rf |
| 26、電表：E單元交流電壓輸出指示 |
52、通用電路板：規格35×90cm，元件盒在其上任意拼插進行實驗 |
